环保空调专用控制器冷风机专用空调扇一体式变频E900 水冷空调变频
作者:admin 发布日期:2014/6/12 15:10:42点击:3629
加工定制:是 品牌:ZLG理工 型号:E900
类型:冷风机 用途:制冷环保控制器 控温范围:20-30
风量:18000(m3/h) 制冷量:550(kw)



E900环保空调遥控液晶显示变频调速器说明书

一、  风机控制部分

1    适用于风机马达:0.75kw,1.1kw,1.5kw(三相220v);

2    输入电源:电压:单相220v±5%;

3    输出电源:三相220v(三相380v电机改为三角形接法△);

4    频率控制:0-50hz(风机马达任意无级调速,风机有送风、抽风功能);

5    保护功能:过电流、短路、过压、欠压、过热等保护功能。

二、主要控制部分

1、“开/关”按钮关闭,变频控制器处于不工作状态,任意按键均无效;开/关按钮开启,变频控制器处于待机状态,按键有效,同时电源指示灯亮;

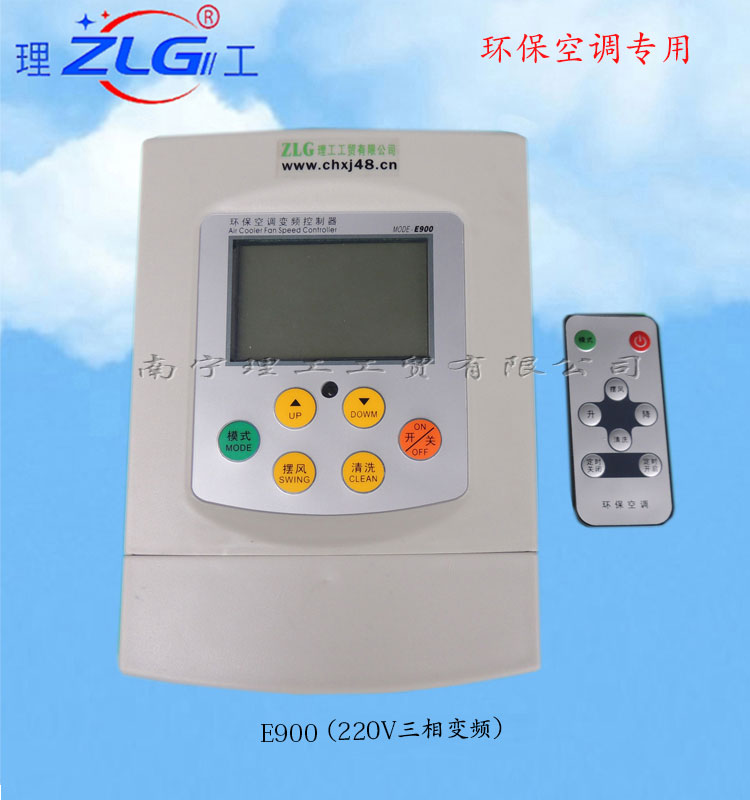

2、显示控制面板上可操作“模式”、“摆叶”、“清洗”、“送风”、“抽风”等按键;“模式”键可以操作:制冷-送风-抽风

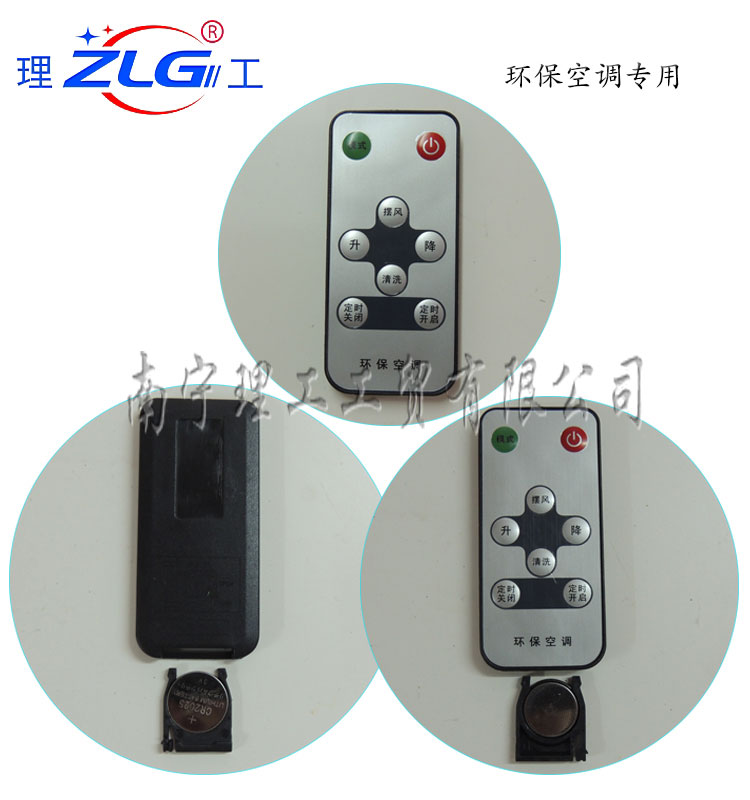

  遥控器可操作“制冷”、“摆风”、“清洗”、“送风”、“抽风”、“加速”、“减速”等按键;

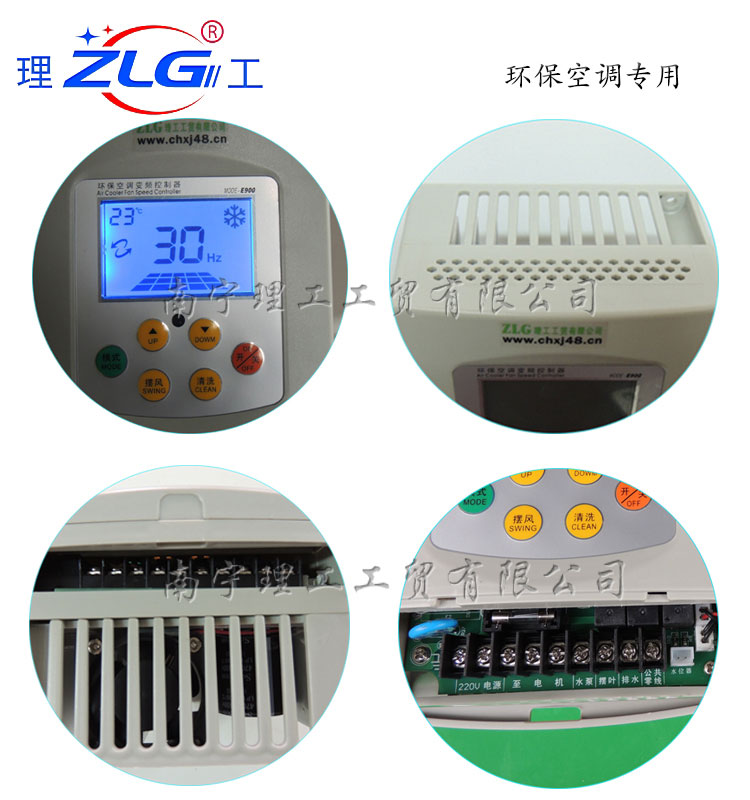

3、显示窗口同时显示风机工作频率及摆风、制冷、水位、清洗。

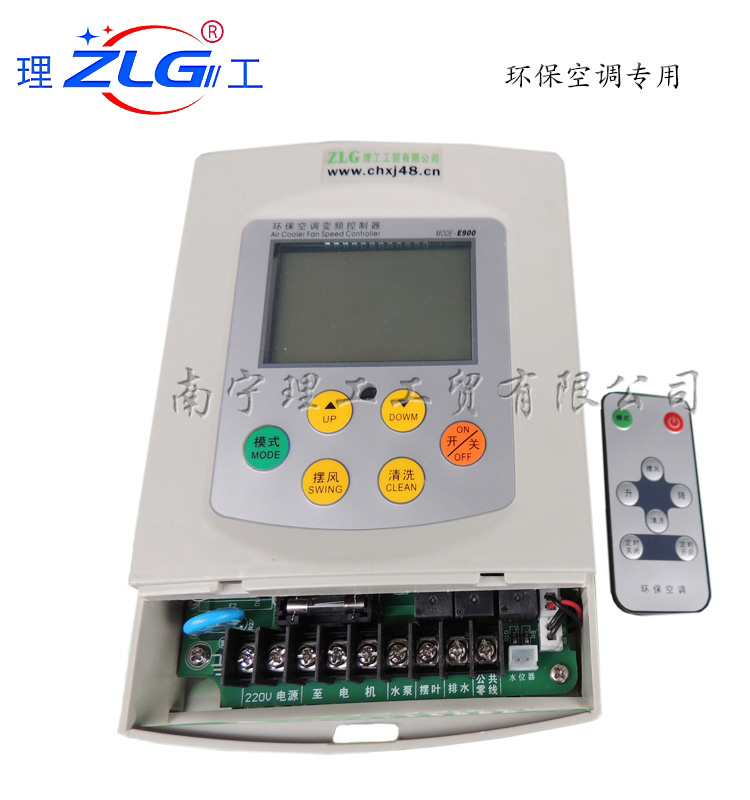

4、主机控制面板设有可调电位器,主风机马达速度任意调节(最低15Hz~最高50Hz);遥控器设有加速、减速键实现主风机马达无极调速。

5、缺水保护功能;缺水状态下由水位传感器反馈到变频控制器,缺水时缺水指示灯亮,同时自动关闭制冷水泵,其他送风、摆叶保持正常工作状态;

6、水位控制原理:当变频控制器通电后,整机处于不工作状态,按下“开/关”键变频控制器属待机状态,同时变频控制器自动检测水位,当低水位时,缺水指示灯亮,同时机械浮球进水阀打开,水位逐渐升高,当达到高水位时,机械浮球进水阀关闭,同时开启制冷水泵开始运行(按下“制冷”键,可停止制冷水泵);

7、进水方式:配套生产厂家可选择机械浮球阀进水方式控制;

8、清洗(排水)工作原理操作:风机马达、制冷水泵、摆叶在正常工作中,按“清洗”键无效;按“开/关”键后在关闭工作状态下,按“清洗”键有效。  同时进行清洗排水工作,清洗指示灯亮;

9、制冷、清洗、摆叶电机有过电流,短路保护。

温馨提示: * 主机控制面板按键与遥控器上对应按键可同时使用;

         **但调速时,主机控制面板可调电位器与遥控器上加、减速键只能任选其一;

          ***按下主机控制面板任意键,可使主马达速度从遥控控制状态转为可调电位器当前控制状态,反之,按下遥控器任意键可使主马达速度从手动状态转为遥控加减速当前控制状态。

       ****使用遥控控制时,若出现按键失灵的情况,请您放缓按键速度。

四、使用条件

1、安装场所:室内,海拔低于1千米,无尘、无腐蚀性气体和无日光直射;

2、适用环境:-100C~+400C,20%~90%RH(无凝露);

3、振动:小于0.5g;

4、防护等级:IP20;

5、冷却方式:智能风冷。温度升高时风扇自动开启,温度正常时风扇自动关闭。
